Dokumentasjonsmalene for elektriske lavspenningsanlegg inneholder en kursfortegnelse for fordelingstavler som bl.a. angir:
- Kursnummer
- Kursbeskrivelse
- Vernets type og merkestrøm (In)
- Kabeltype og kabeltverrsnitt
- Kabellengde
Utgangspunktet for dette er kravene i NEK 400, hvor vern og kabler står sentralt i installasjonen.
I tavler bygget i samsvar med NEK 439, er imidlertid vernets merkestrøm alene ikke tilstrekkelig for å fastsette den faktiske belastningsevnen til utgående kretser i tavlen.
NEK 439 krever at tavleprodusenten fastsetter og spesifiserer kretsenes merkestrøm i tillegg til alle andre relevante grensesnittegenskaper for tavlen. Disse kan avvike fra vernenes merkestrøm In, avhengig av tavlens kapslingsgrad og varmeavledningsevne eller termisk påvirkning av vernene i tavlen ved samtidig drift.
Merkestrøm for utgående kretser i en tavle er definert i NEK 439 og har følgende betegnelser:
- Inc – merkestrøm for en fult belastet kurs alene, eller ved intermitterende drift av flere kurser.
- Ing – merkestrøm for en gruppe kurser som er fullt belastes samtidig og påvirker hverandre termisk. Ing kan alternativt uttrykkes som Inc ∙RDF (samtidighetsfaktor)
Merkestrømmene for utgående kretser kan altså bli lavere enn vernets merkestrøm In ,avhengig av tavlens konstruksjon, varmeavledning, omgivelsestemperatur og samtidighetsforhold. Og dimensjonerende belastningsstrøm IB skal aldri være høyere enn den aktuelle kretsens merkestrøm IB.
Dimensjonerende strøm, IB - en viktig verdi for riktig valg av vern i fordelingstavler
Det grunnleggende kravet er at tavlens verifiserte merkestrøm alltid skal være minst like stor som den forventede dimensjonerende belastningsstrømmen IB:
Inc ≥ IB eller Ing ≥ IB
Det er derfor den dimensjonerende strømmen IB, sammen med informasjon om forventet driftsforhold, som egentlig beskriver brukerens belastningsbehov, og NEK 439 anbefaler at dette viktige dimensjoneringsgrunnlaget spesifiseres av bruker / rådgiver.
I mange prosjekter oppgir imidlertid rådgiver eller installatør i stedet vernets merkestrøm In, for eksempel 160 A. Dette kan skape utfordringer for tavleprodusenten, da det reelle belastningsbehovet ikke er kjent.
Eksempel
Typisk spesifikasjon fra bruker / rådgiver:
- Belastningsstrøm: IB 155 A
- Ønsket vern: In 160 A
- Driftsforhold: Intermitterende drift
Ved tavleprodusentens verifikasjon kan det vise seg at kretsen, på grunn av termiske forhold i tavlen, bare oppnår:
- Inc = 150 A
I en godt ventilert tavle, kan det væremulig at også Inc = 160A
Men ved samtidig drift av flere kretser, er det sannsynlig at Ing blir lavere enn 160A.
For å tilfredsstille kravet om at vernets merkestrøm ikke skal begrense kretsens dokumenterte strømføringsevne, kan tavleprodusenten måtte velge et 200 A vern, selv om spesifikasjonen opprinnelig beskrev 160 A.
Resultatet kan derfor bli:
- IB = 155A (dimensjonerende strøm)
- In = 200 A (vernets merkestrøm i fri luft)
- Inc = 160 A (kretsens merkestrøm ved intermitterende drift)
Anlegget fungerer da korrekt og er i samsvar med krav i tavlestandarden, men vernets merkestrøm er ikke lenger identisk med den dimensjonerende strømmen eller kretsens faktiske merkestrøm.
Dette illustrerer hvorfor vernets merkestrøm alene ikke gir et fullstendig bilde av kretsens kapasitet.
Hvilke merkeverdier bør spesifiseres i kursfortegnelsen?
For sikker drift og for å gi et mer korrekt beslutningsgrunnlag ved vedlikehold, service og senere utvidelser, kan det være hensiktsmessig at kursfortegnelser også inneholder:
• Dimensjonerende strøm (IB)
• Vernets type og merkestrøm (In)
• Kretsens verifiserte merkestrøm og driftsforhold (Inc eller Ing)
Eksempel:
Kurs IB In Kretsens merkestrøm
K1 155 A 200 A Inc = 160A
K2 160 A 200 A Inc = 160 A
K3 145 A 200 A Ing = 150 A
En slik oppstilling viser tydelig:
- belastningen som kretsene er dimensjonert for, IB
- hvilket vernstørrelse som er installert, In
- hvilken belastningsstrømmer som tavlen faktisk er verifisert for, Inc / Ing
Behov for bedre samordning mellom kravene i NEK 400 og NEK 439 mht. vernenes belastbarhet
Utviklingen innen energieffektivisering, solcelleanlegg, batterisystemer og høyere utnyttelsesgrader gjør at tavlenes termiske egenskaper får stadig større betydning. Dette ivaretas av verifikasjonskravene i NEK 439.
Mange aktører i installasjonsbransjen har begrenset kjennskap til kravene i NEK 439, fordi fokus tradisjonelt har vært rettet mot installasjonsreglene i NEK 400.
Det er derfor behov for et tettere samarbeid mellom installatører, rådgivere og tavleprodusenter slik at:
- dimensjonerende strøm ( IB )spesifiseres tydelig (anbefaling i NEK 439),
- tavleprodusenten får nødvendig handlingsrom til å velge vernstørrelse som sikrer at kretsenes merkestrøm blir høyere enn brukerens belastningsbehov.
- kretsenes verifiserte strømføringsevnemerkestrøm (Inc /I Ing) spesifiseres og dokumenteres,
- dokumentasjonen gir anleggseier korrekt informasjon om tavleanleggets reelle kapasitet og eventuelt utvidelsespotensiale.
Bransjen bør nå vurdere om kursfortegnelser og annen anleggsdokumentasjon i større grad harmoniseres slik at kravene i NEK 400 og NEK 439 presenteres samlet og forståelig, for å sikre at anleggseier får dokumentert den reelle kapasiteten i anlegget. Dette er et tema som fortjener oppmerksomhet fra både installatører, rådgivere og tavleprodusenter.
01.06.2026
Hans-Petter Nybakk,
Faglig leder
TAVLEFORENINGEN

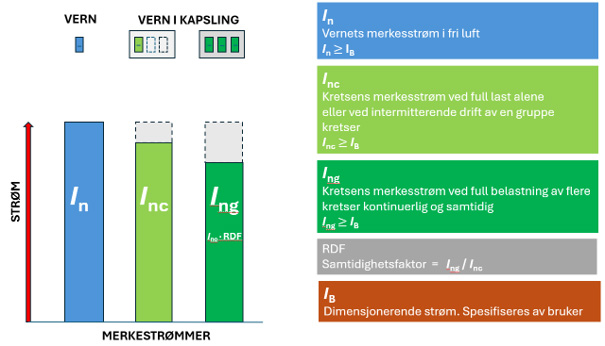

Sammenheng mellom merkeverdier for vern og utgående kretser i fordelingstavler
